場效應管的分類

場效應管的分類，場效應管結構

　　場效應晶體管(Field Effect Transistor縮寫(FET))簡稱場效應管，是較新型的半導體材料，利用電場效應來控制晶體管的電流，名字由此而來。它只有一種載流子參與導電的半導體器件，是一種用輸入電壓控制輸出電流的半導體器件。從參與導電的載流子來劃分，它有空穴作為載流子的P溝道器件子和電子作為載流子的N溝道器件和。從場效應管的結構來劃分，它分為兩種：

　　1.結型場效應管

　　(1) 結型場效應管結構

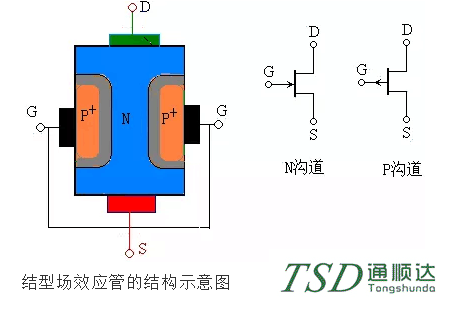

　　N溝道結型場效應管的結構如看下圖，它是在N型半導體硅片的兩側各制造一個PN結，形成兩個PN結夾著一個N型溝道的結構。兩個P區即為柵極，N型硅的一端是漏極，另一端是源極。

　　(2) 結型場效應管工作原理

　　以N溝道為例說明其工作原理。

　　當VGS=0時，在漏、源之間加有一定電壓時，在漏源間將形成多子的漂移運動，產生漏極電流。當VGS<0時，PN結反偏，形成耗盡層，漏源間的溝道將變窄，ID將減小，VGS繼續減小，溝道繼續變窄，ID繼續減小直至為0。當漏極電流為零時所對應的柵源電壓VGS稱為夾斷電壓VGS (off)。

　　2. 絕緣柵場效應管（mos管）的工作原理

　　絕緣柵場效應管分為：

　　耗盡型→N溝道、P溝道

　　增強型→N溝道、P溝道

　　(1)N溝道耗盡型絕緣柵場效應管結構

　　N溝道耗盡型的結構和符號如下圖所示，它是在柵極下方的SiO2絕緣層中摻入了大量的金屬正離子。
